本文介绍如何使用 Zabbix 监控 Etcd 集群。

背景信息

Eecd 默认提供 HTTP 的监控数据接口 http://IP:2379/metrics,供用户获取想要的 Etcd 监控数据。Zabbix 使用 Etcd by HTTP 模板,通过 HTTP 代理从 /metrics 端点收集指标,无需任何外部脚本,即可实现对 etcd 的数据监控。

适用范围

Etcd 版本为 3.0 以上,即 QingCloud Etcd App 版本不低于 etcd 3.2.25 - 2.0.0

前提条件

  • 已创建 Etcd 集群,且集群状态为活跃

  • 下载和安装 Zabbix,Zabbix 与 Etcd 能正常通信。

    注意

    建议 Zabbix 与 Etcd 部署在同一 VPC 下。若安装 Zabbix 的服务器与 Etcd 网络不通,可通过边界路由器VPN 等方式打通网络。不建议通过端口转发的方式将服务暴露到公网,以免造成信息暴露等风险。

操作步骤

步骤一:下载并导入监控模板

  1. 根据您使用的 Zabbix Server 版本,下载 Etcd by HTTP 模板

    download zabbix tmp
  2. 登录 Zabbix Server 的 Web 界面。

  3. 在左侧导航栏,选择 Configuration > Hosts,进入主机管理页面。

  4. 点击 Import,在弹出的对话框中,选择下载好的模板文件并配置导入规则。

    import zabbix tmp
  5. 点击 Import 完成导入。

  6. 在左侧导航栏,选择 Configuration > Templates,可以查看到您刚导入的模板。

    etcd by http tmp

步骤二:配置监控主机

  1. 登录 Appcenter 管理控制台,在 Etcd 集群节点页面,查看并记录 Etcd 节点的 IP 信息。

    如本例中 etcd 节点分别为

    node ip
  2. 在 Zabbix Server Web 配置界面,选择 Configuration > Hosts,进入主机管理页面。

  3. 点击 Create host,进入主机配置页面。

  4. Host 页签,配置需要被监控的主机实例。

    image::/images/cloud_service/middware/etcd/zabbix_create_host.png[]

    配置如下参数:

    • Host name:自定义主机名称。

    • Templates:选择监控模板。此处选择步骤一中下载的 Etcd by HTTP 模板。

    • Host groups:选择主机所属组。此处可选 Linux Server

    • Interface:点击 Add > Agent,添加需要监控的主机。通过重复点击 Add > Agent 添加多个主机。

      • IP address 配置为集群与 Zabbix Server 互通的 IP 地址。

      • Port 配置为集群 Zabbix Agent/Zabbix Agent 2 的服务端口。Zabbix Agent 服务默认端口为 10050,Zabbix Agent2 服务端口默认为 10051,可以根据实际环境修改,此处以 Zabbix Agent 端口号为10050为例。

  5. 可选:在 Macros 页签,配置主机宏参数。

    zabbix macros
    • Inherited and host macros 页签中的参数为默认宏函数,您可自行设定和修改。

    • Host macros 页签下为主机宏,可自定义设置,也可使用 Inherited and host macros 页签中的宏函数。如果两者存在相同的宏,则主机宏将替代 Inherited and host macros 页签中的宏函数。

  6. 点击 Add,完成 Host 添加。

    待主机的 StatusEnabled 表示监控配置成功,即可查看采集的最新数据和监控图。

    zabbix create host done

步骤三:验证监控数据显示

  1. 在 Zabbix Server 的 Web 界面,选择 Monitoring > Hosts,进入主机管理页面。

  2. 点击主机名称所在行的 Graphs,可查看 Zabbix Server 对 Etcd 集群的监控数据图表。

    zabbix monitor

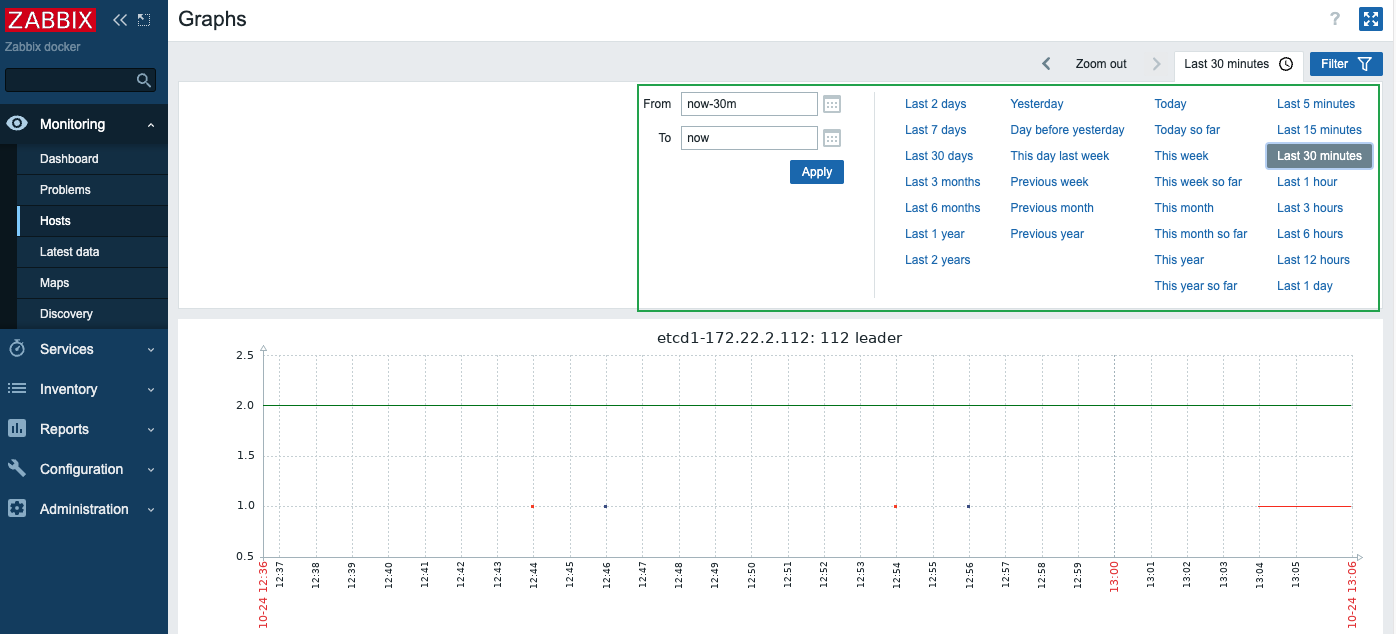

  3. 在页面右上方,可自定义时间或筛选时间段进行查看。

    zabbix monitor filter

    若看到已有数据收集并正常显示,表示监控成功。
